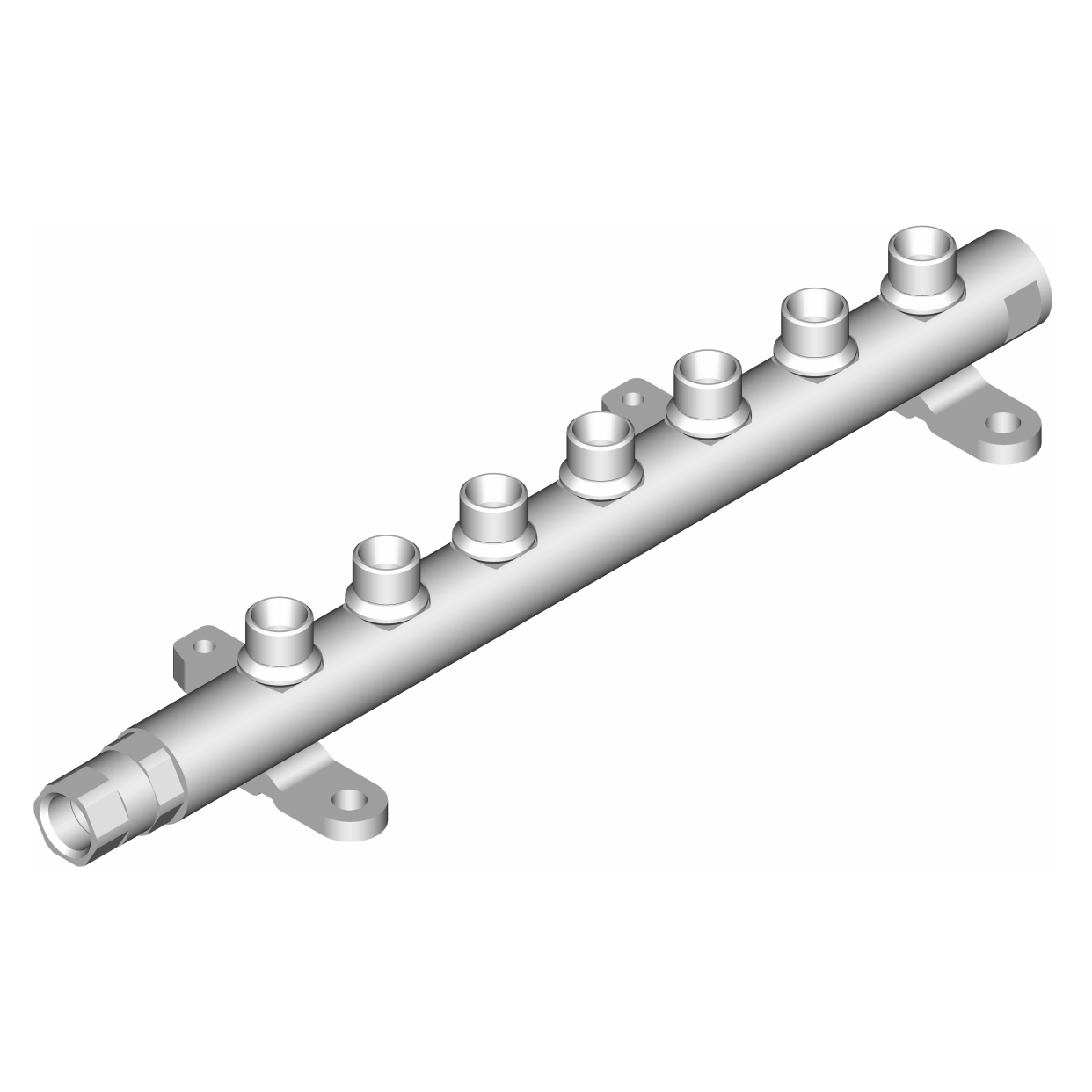

6585.1112303 Аккумулятор

Аккумулятор (рампа топливная) 6585.1112303 с клапаном-регулятором давления

Примечание 1: с мая 2022 года на двигателях 656… евро-4, евро-5 взамен рамп 6585.1112303 и 6585.1112304 применяют две рампы 5340.1112303-20. При этом изменились: трубки высокого давления подходящие к рампам, трубка отводящая ТНВД, введены кронштейны рамп. При выходе из строя одной из рамп 6585.1112303 или 6585.1112304 на двигателе ЯМЗ-656… и отсутствия возможности установить аналогичную, допускается установка двух рамп 5340.1112303-20 с комплектом деталей согласно Таблице 1 (после изменения).

Примечание 2: С мая 2022 года на двигателях 658… евро-4, евро-5 взамен рамп 6585.1112303 и 6585.1112304 применяют две рампы 536.1112303-20. При этом изменились: трубки высокого давления подходящие к рампам, трубка дренажная, трубка отводящая ТНВД, введены кронштейны рамп. См. 536.1112303-20.

Таблица 1

Внимание!
При установке рамп и трубок высокого и низкого давления рекомендуется:
1. Ослабить болты крепления ТНВД
2. Вывернуть опоры рамп, установить на их место кронштейны рамп используя болты 9.1339 (затянуть болты от «руки»)
3. Наживить болты крепления рампы к кронштейну и гайки трубок на рампы и ТНВД вручную
4. Окончательно затянуть болты крепления ТНВД, кронштейнов, рамп, трубок

Моменты затяжек деталей:

1. Гайки крепления трубок – от 40 до 45 Нм

2. Фитинг прямой 651.1104282-10 (Рис. 1 п.5) – от 18 до 22 Нм

3. Пробка 316182-П29 (Рис. 1 п.8) – от 39,2 до 54,92 Нм

4. Гайка 8.9301 (Рис. 1 п.7) – от 21,57 до 24,54 Нм

5. Болт 9.1339 (Рис. 1 п.12) – от 108 до 157 Нм

6. Болт 8.9226 и 8.9229 (Рис.3 п.5, п.3) – от 7,84 до 9,8 Нм

7. Болты крепления ТНВД – от 28 до 36 Нм
