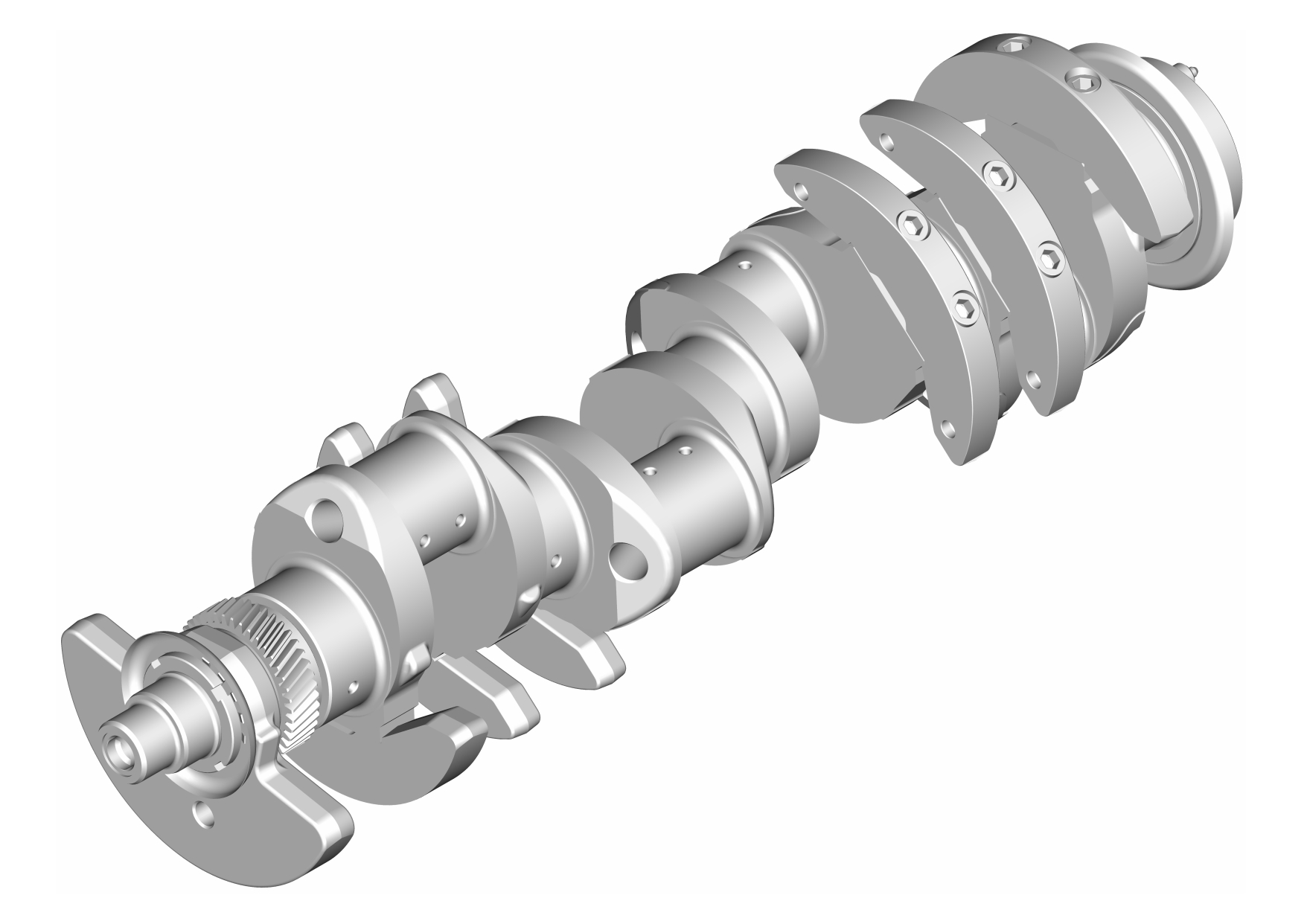

238-1005009-Д1 ВАЛ КОЛЕНЧАТЫЙ

Вал коленчатый 238-1005009-Д1 в сборе с шестерней, с маслоотражателями, без шатунных и коренных вкладышей

Применяемость: ЯМЗ-238КМ2-3, ЯМЗ-238М2-53 (с 2016 г. взамен коленвала 238-1005009-Д)

Справочная информация:

Диаметр коренных шеек, мм: 110_-0,022

Диаметр шатунных шеек, мм: 88_-0,022

Комплект коренных вкладышей: 238-1000102-Б2 (верхний - 236-1005170-В х 5 шт., нижний - 236-1005171-В х 5 шт.)

Комплект шатунных вкладышей: 238-1000104-В2 (вкладыш нижней головки шатуна 236-1004058-В х 16 шт., заглушка 313853-П х 1 шт., заглушка 313933-П2 х 8 шт.)

Полукольцо упорного подшипника: 7511.1005183 х 4 шт.

Примечание 1: c сентября 2016 г. ЯМЗ полностью перешел на выпуск азотированных коленчатых валов для всех модификаций и комплектаций 8-цилиндровых V-образных двигателей семейства 130×140 мм, поставляемых как в запчасти, так и на основной сборочный конвейер. Выпуск коленчатых валов для двигателей ЯМЗ V8 с закалкой шеек методом ТВЧ (током высокой частоты) прекращен.

Примечание 2: является заменой снятого с производства вала коленчатого 238-1005009-Д.

Примечание 3: заглушка 313853-П х 1 шт. и заглушка 313933-П2 х 8 шт. в комплект не входят и заказывают отдельно, либо поставляются в составе комплекта вкладышей шатунных 238-1000104-В2.
